Staubsensor 002-0125
Vertrieb:
May Distribution GmbH & Co. KG
Trabener Straße 65
14193 Berlin
Tel. +49 30 7001154-0
Fax. +49 30 8919902
Mail info@may.berlin
Web www.may.berlin

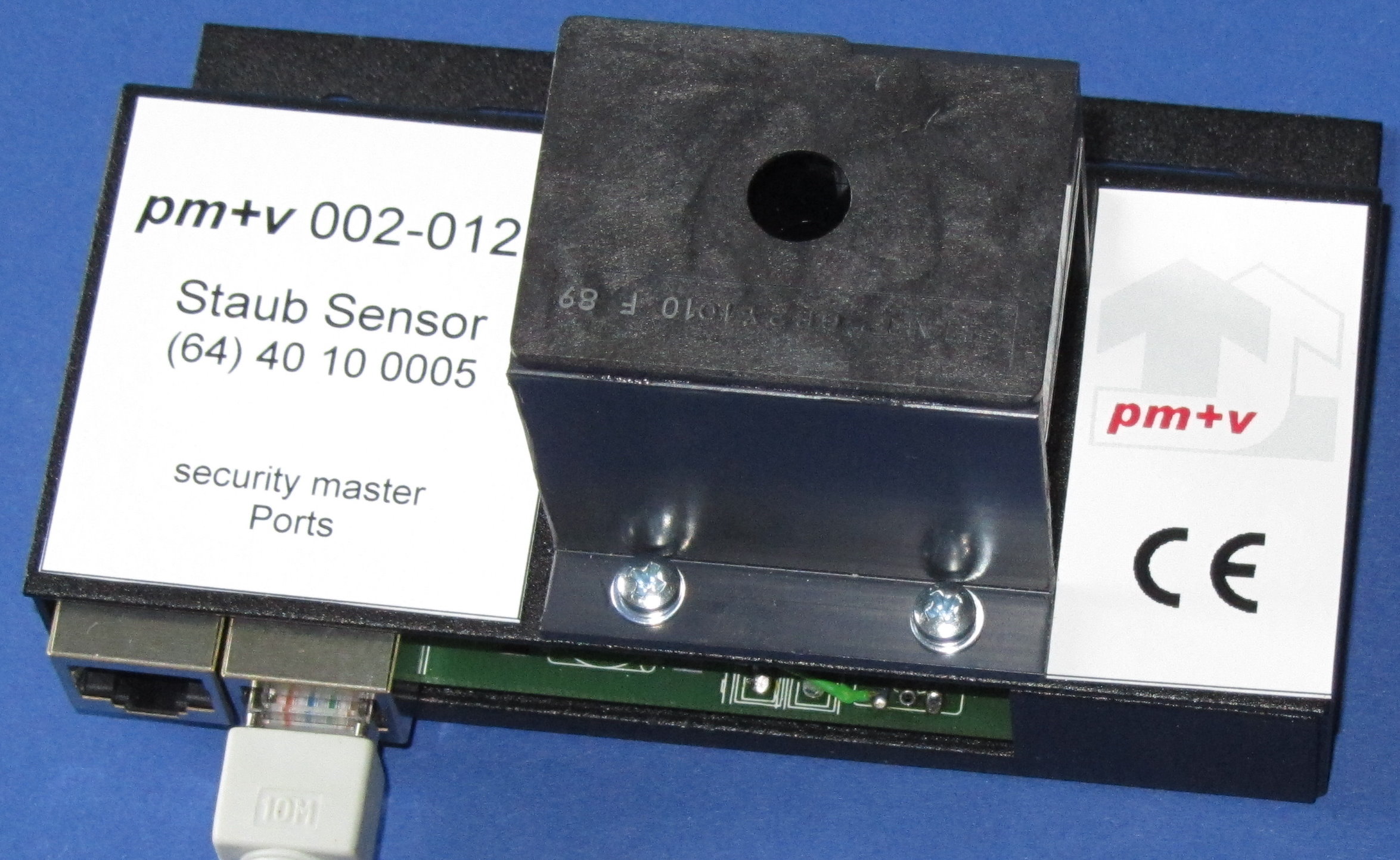

Staubsensor 002-0125
Der Staubsensor verwendet den SHARP Baustein GP2Y1010AU0F
Der Staubsensor verwendet zur Stauberkennung ein optisches Erfassungssystem.
Eine Infrarot LED und ein Phototransistor sind über Eck angeordnet. Dadurch wird das reflektierte Licht der Staubpartikel erkannt. Es können dadurch sehr feine Partikel, wie Zigarettenrauch, erkannt werden.
Der Staubsensor sollte so angebracht werden, dass er sich in bewegter Luft befindet. Nur so kann ein Austausch der Luft in der Messkammer sichergestellt werden.

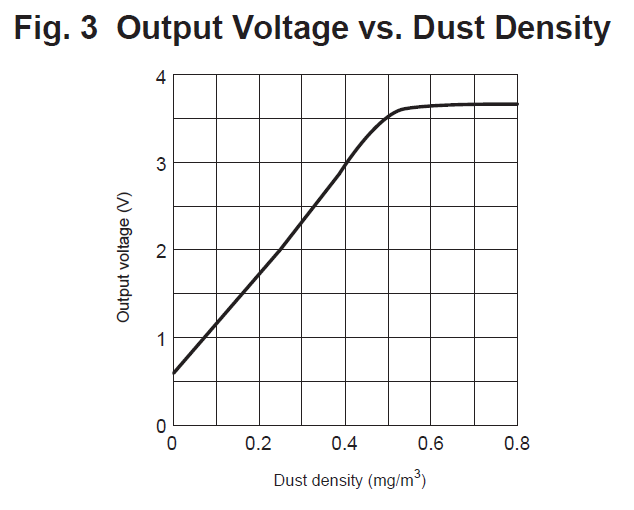

Der Sensor kann Staubkonzentrationen bis 0,5 mg/cbm messen.
Anschluss an den security master

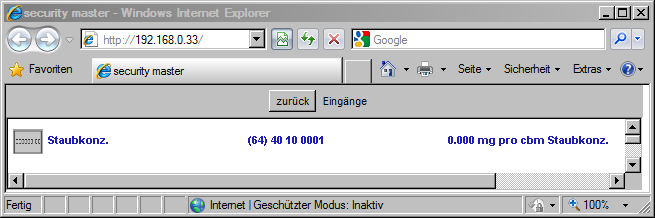

Nach dem Anschluss an den security master meldet sich der Staubsensor automatisch an:
security master Oberfläche
Nun kann der Sensor auf der Oberfläche platziert und verknüpft werden:

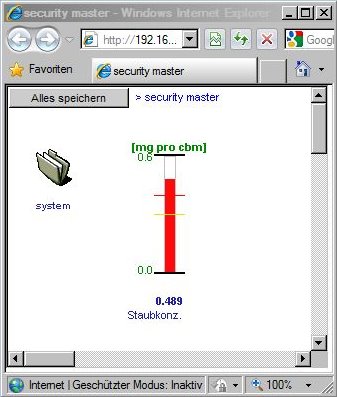

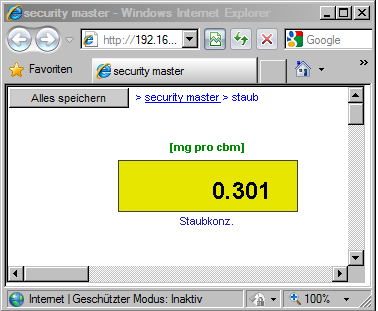

Der Sensor kann entweder als Digital- oder als Analoganzeige konfiguriert werden:

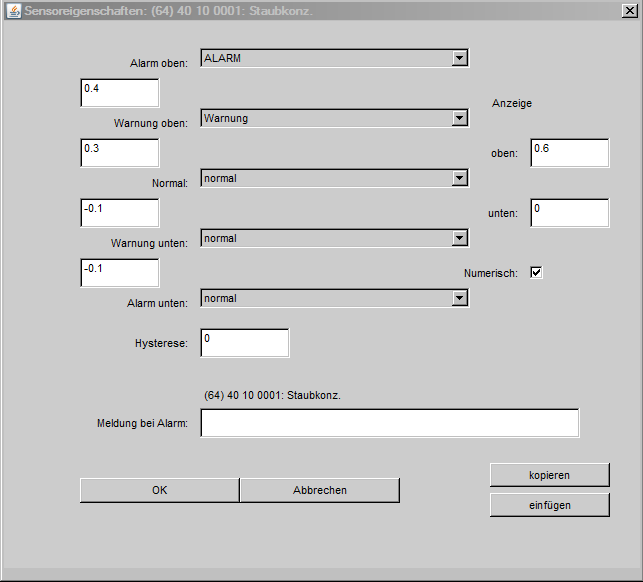

Beispielkonfiguration
|
Achtung |
Caution |
Attention |
|
Das Interface darf nur in Verbindung mit dem pm+v „Security Master“ verwendet werden. Er darf nur mit den dafür vorgesehenen Steckern verbunden werden. Nur normale Patchkabel verwenden! Falsche Anschlüsse können zur Zerstörung des Interface führen! Interface nicht mit dem Ethernet verbinden! |
This interface must only be used with the pm+v “Security Master“. It must be connected to the corresponding connectors. Wrong connections may destroy the Interface. Do not connect the Interface to Ethernet! |
Le interface sont à brancher exclusivement sur le Security Master de pm+v. Utilisez uniquement les connecteurs livrés d'origine avec les produits. Un
mauvais branchement peut endommager les Interface.
Les Interface ne
doivent jamais être brancher sur un réseaux
informatique |
