Rauch-Temperatur-Sensor 002-0156

Der Rauch-, Temperatursensor beinhaltet einen Rauchmelder und einen Temperatur Sensor.

Der Rauchmelder verfügt über eine optische Raucherkennung.

Im Abstand von ca. 10 Sekunden wird die Messkammer auf Verunreinigung überprüft.

Wenn eine Verunreinigung erkannt wird, erzeugt der Rauchmelder intern einen Voralarm, der durch schnelles Blinken der roten LED angezeigt wird. Wenn bei der folgenden Messung, ca. 10 Sekunden später, die Kammer immer noch verunreinigt ist, wird ein Rauchalarm erzeugt.

Als Temperatursensor dient ein digitaler Sensor, der werksseitig kalibriert ist. Er liefert Temperaturwerte mit 0,5 Grad Celsius Auflösung.

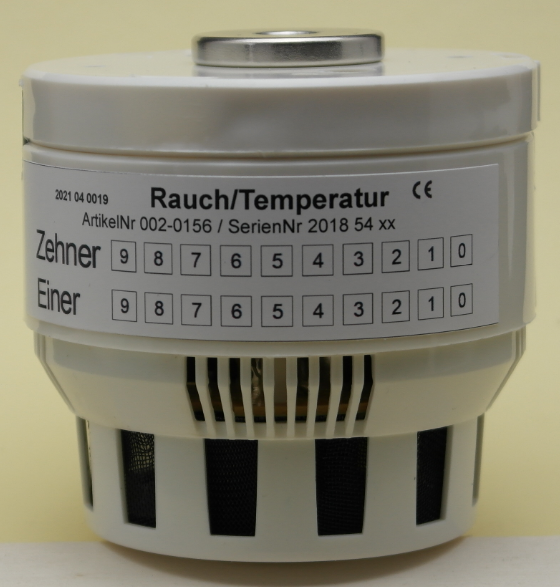

Werksseitig verfügt der Rauch/Temperatur Sensor über eine Seriennummer, die ihn eindeutig identifiziert:

Diese Seriennummer wird normalerweise auch bei der Anmeldung im security master als Adresse verwendet. Um die Sensoren austauschen zu können, ohne die Konfiguration im security master ändern zu müssen, verfügen die Geräte über 2 Drehschalter, mit denen eine universelle Adresse eingestellt werden kann. Wenn beide Schalter auf 0 stehen, wird die werksseitig vorgegebene Adresse verwendet!

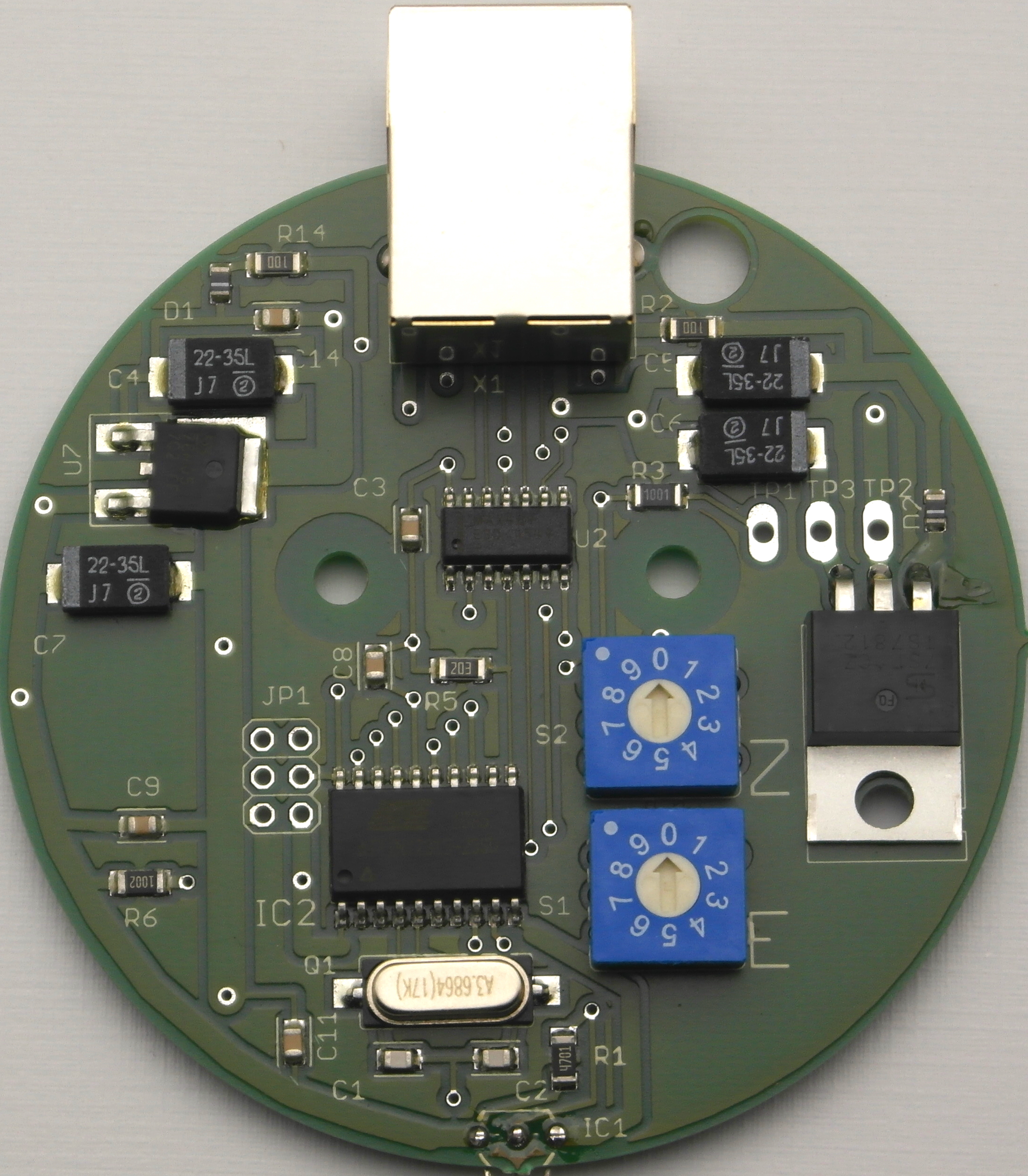

Mit Hilfe der beiden Kodierschalter Z (Zehnerstelle) und E (Einerstelle) kann die Sensoradresse (Seriennummer) im Bereich 1 … 79 vorgegeben werden. Die Einstellung wird dann kundenseitig auf dem Etikett des Sensors vermerkt!

Achtung:

Die Stellung 8 des Z-Einstellers wird als 0 interpretiert!

Die Stellung 9 des Z-Einstellers wird als 1 interpretiert!

Durch Linksdrehung wir der Deckel des Rauchsensors geöffnet. Nach der Einstellung der Sensoradresse wird der Deckel wieder geschlossen.

Jedesmal, wenn der Rauch-Temperatur-Sensor mit dem security master verbunden wird, liest der Rauch-Temperatur-Sensor die eingestellte Sensoradresse aus und verwendet sie solange, bis der Rauch-Temperatur-Sensor wieder stromlos wird.

Auf Kundenwunsch kann die einstellbare Sensoradresse schon werksseitig eingestellt werden. Diese Einstellung wir auf dem Etikett des Sensors werksseitig kenntlich gemacht:

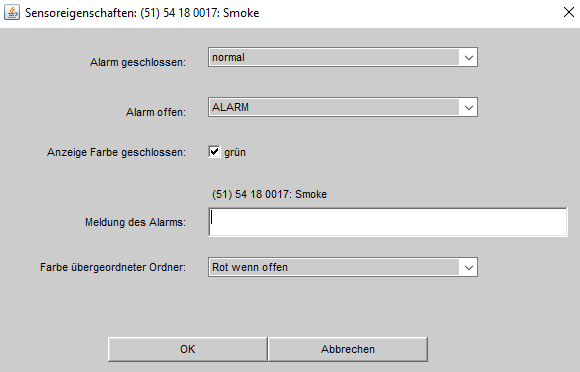

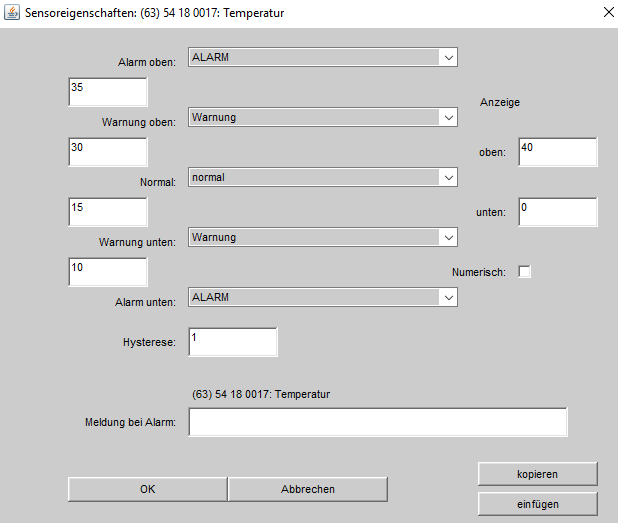

Die Anmeldung der Sensoren erfolgt dann mit

(51) 54 18 0001 (Rauchmelder)

(63) 54 18 0001 (Temperatursensor)Anschluss an den security master

smoj

Achtung

Der Sensor darf nur in Verbindung mit dem pm+v „Security Master“ verwendet werden. Er darf nur mit den dafür vorgesehenen Steckern verbunden werden. Falsche Anschlüsse können zur Zerstörung des Sensors führen! Sensor nicht mit dem Ethernet verbinden!
