Wechselstromzähler 1-phasig
002-0245

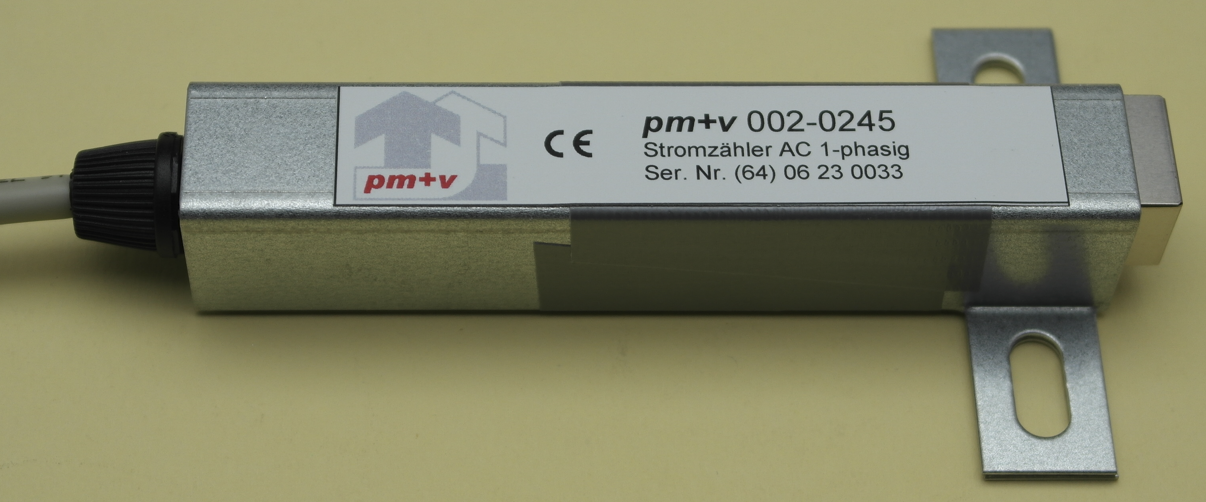

Das RS485 – security master Modul (002-0245) verfügt über zwei RS485 Schnittstellen. Eine Schnittstelle wird zum Anschluss an den security master mittels RJ45 Steckverbinder und die andere für die Kommunikation mit dem Gleichstromzähler verwendet.

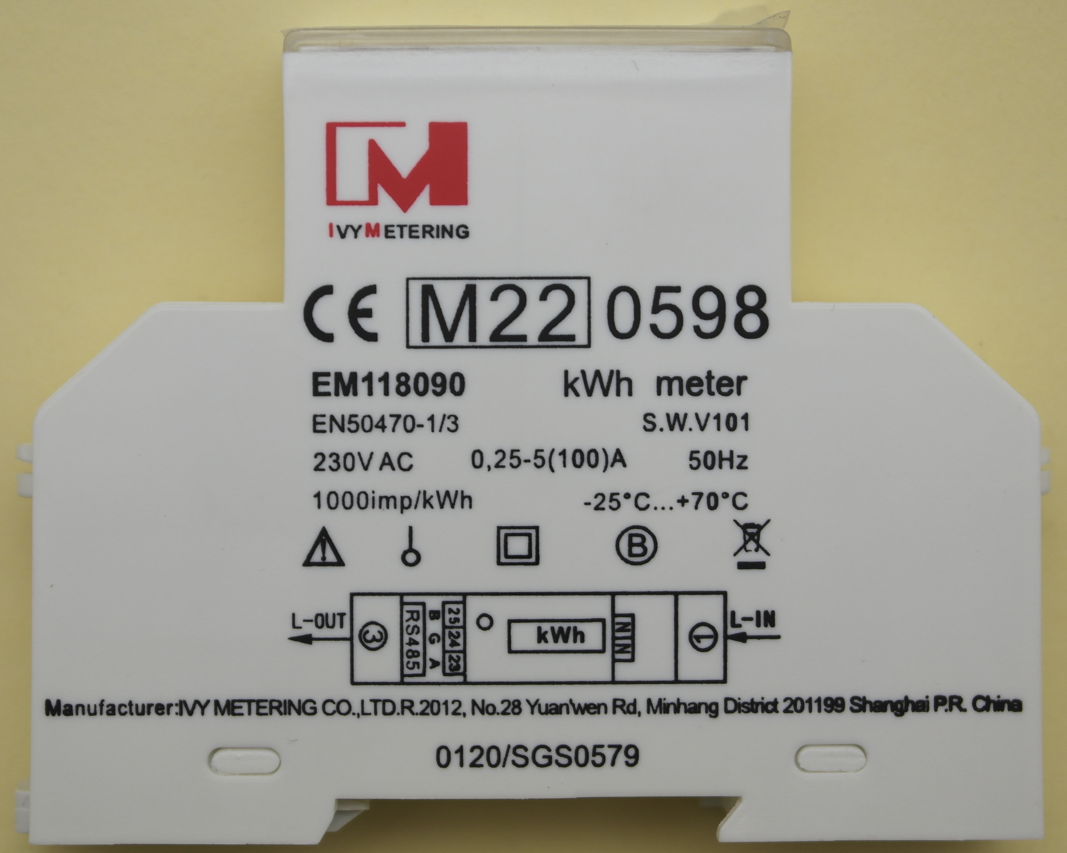

Der AC-Stromzähler hat verschiedene Anschlüsse.
Anschluss 1 für L in, Anschluss 3 für L out.
Anschlüsse 23 und 25 für RS485.

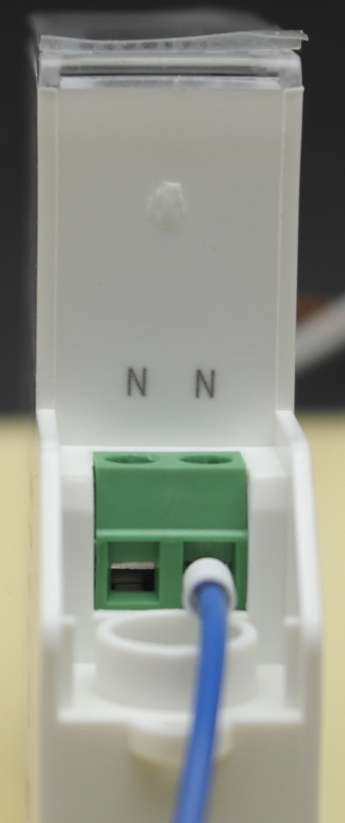

Anschluss N für den Betrieb des Zählers.
Vertrieb:
May Distribution GmbH & Co. KG
Trabener Straße 65
14193 Berlin
Tel. +49 30 7001154-0
Fax. +49 30 8919902
7.2.2023
RS485 Schnittstelle

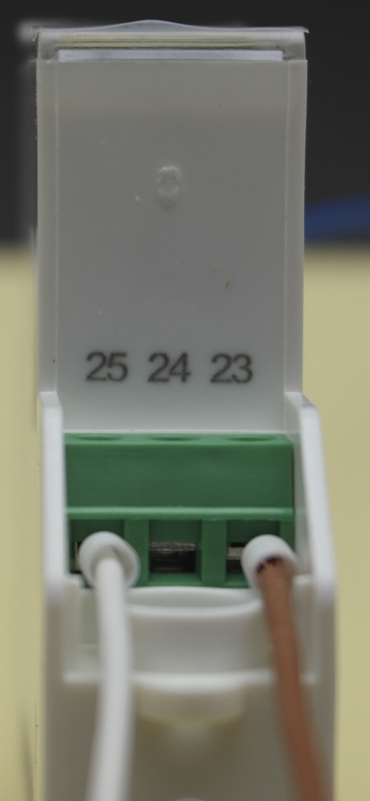

Über die grünen Klemmen erfolgt die Kommunikation mittels RS485 Schnittstelle. Dabei wird vom Interface Modul das jeweilige, vom Zähler vorgegebene Protokoll verwendet.

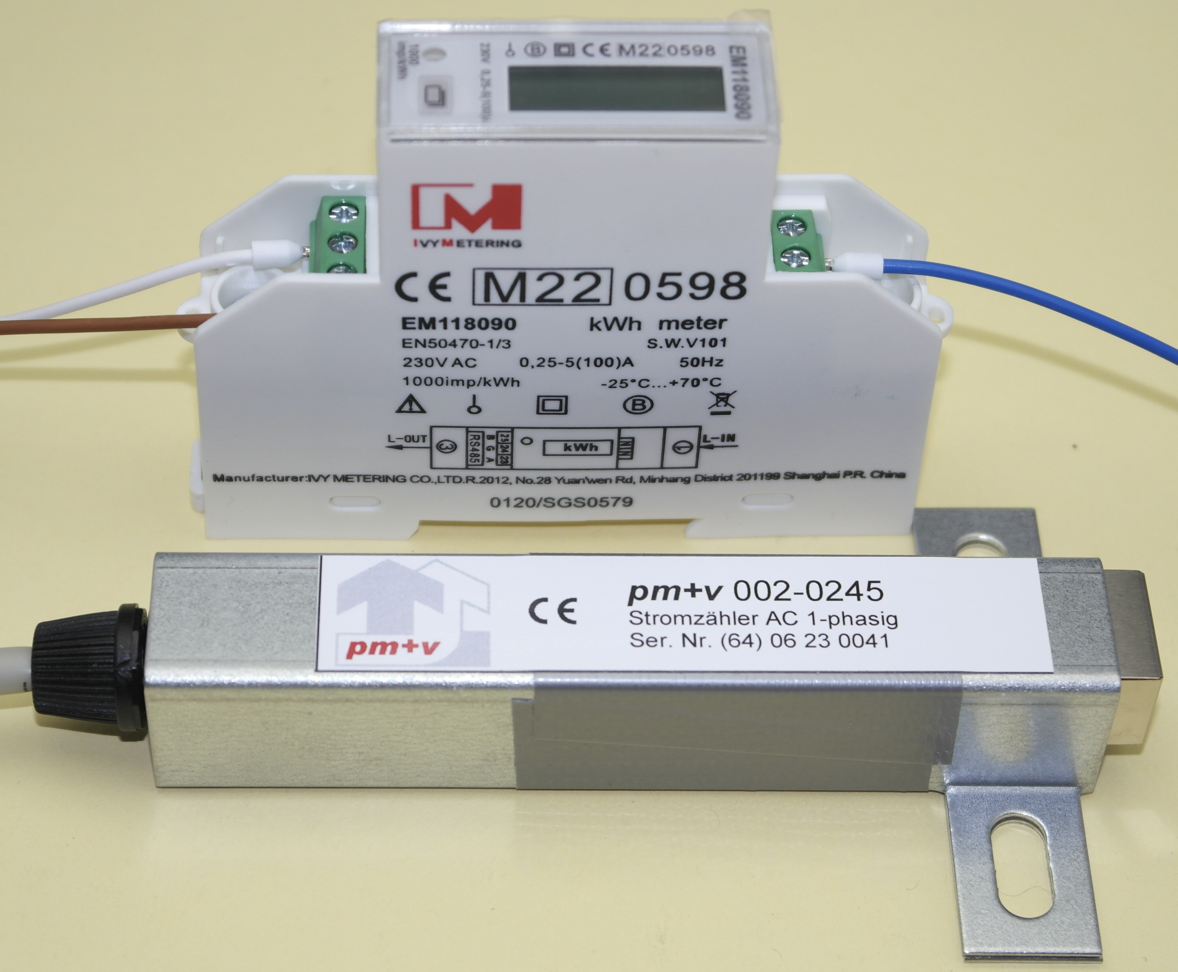

Mittels des am Interface Modul fest montierten Kabels (2 x 0,5qmm) wird das Interface Modul mit dem Gleichstromzähler verbunden. Dabei ist unbedingt auf die Polarität zu achten. Beim AC-Stromzähler EM 118090 links weiß, rechts braun.
Funktion

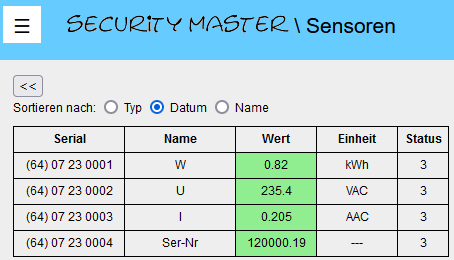

Über die RS485 Schnittstelle werden laufend
- der aktuelle Zählerstand [kWh]
- die aktuelle Spannung [VAC]
- der aktuelle Strom [AAC]
- die Seriennummer des Zählers

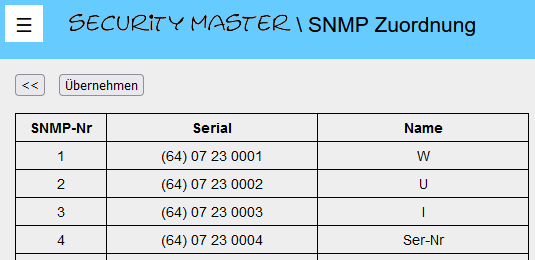

ausgelesen und können mit dem security master visualisiert und von dort mittels SNMP ausgelesen werden.
|
Achtung |
Caution |
Attention |
|
Das Interface darf nur in Verbindung mit dem pm+v „Security Master“ verwendet werden. Er darf nur mit den dafür vorgesehenen Steckern verbunden werden. Nur normale Patchkabel verwenden! Falsche Anschlüsse können zur Zerstörung des Interface und des security master führen! Interface nicht mit dem Ethernet verbinden! |
This interface must only be used with the pm+v “Security Master“. It must be connected to the corresponding connectors. Wrong connections may destroy the Interface. Do not connect the Interface to Ethernet! |
Le interface sont à brancher exclusivement sur le Security Master de pm+v. Utilisez uniquement les connecteurs livrés d'origine avec les produits. Un
mauvais branchement peut endommager les Interface.
Les Interface ne doivent jamais être
brancher sur un réseaux informatique |
