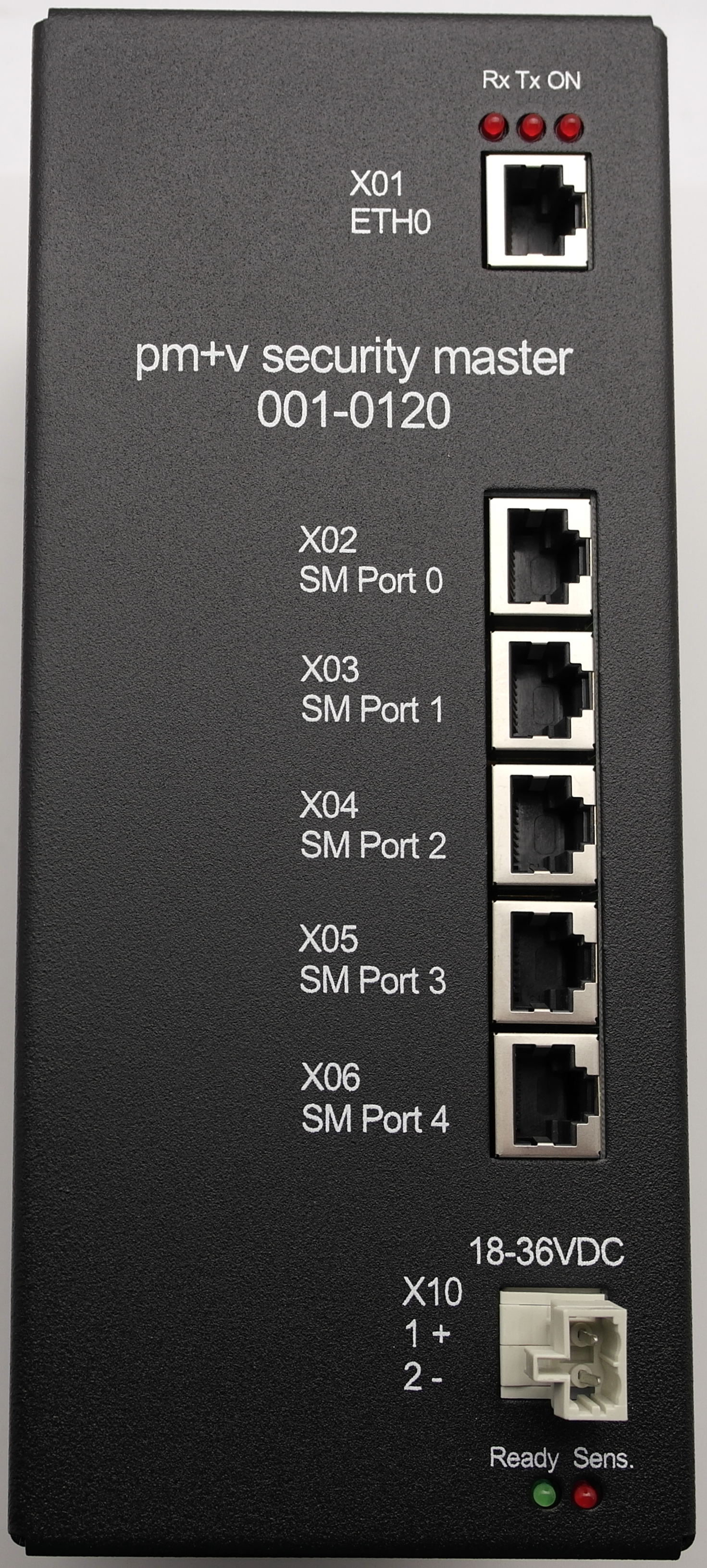

001-0120 security master Z
Vertrieb:
May Distribution GmbH & Co. KG
Trabener Straße 65
14193 Berlin
Tel. +49 30 7001154-0
Fax. +49 30 8919902
Mail info@may.berlin
Web www.may.berlin

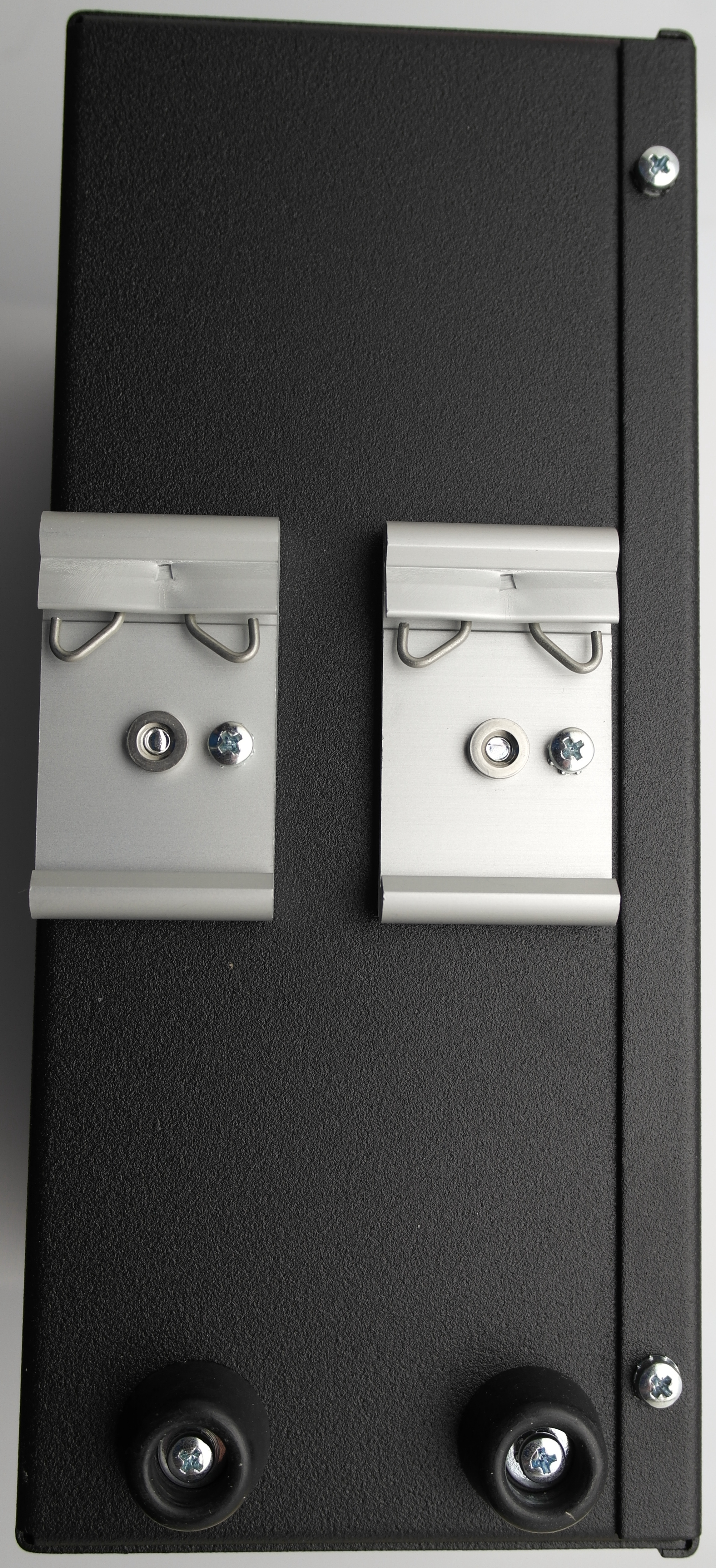

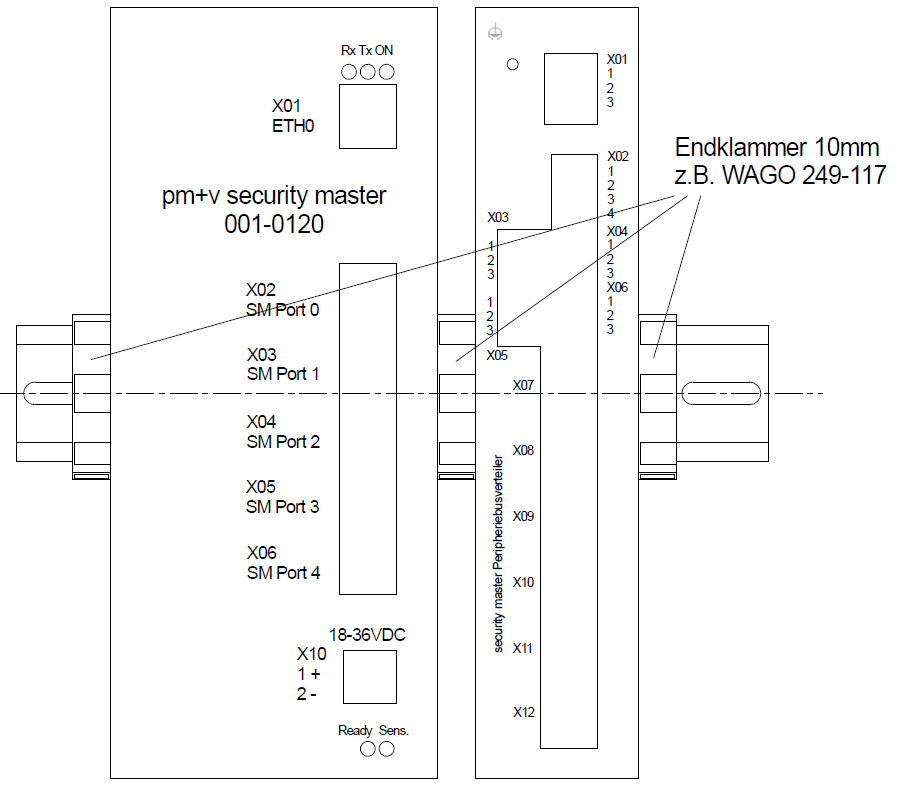

Montagehinweis
|
|
Die Versorgungsspannung des security master Z beträgt 24VDC (Eingangsspannungsbereich 18 … 36 VDC). Sie wird Kundenseitig zur Verfügung gestellt. Die Anschlussleistung beträgt, abhängig vom Typ und der Anzahl der angeschlossenen Sensoren maximal 37,5 Watt. Es wird ein Absicherung mit 3 A mittelträge empfohlen! Stromversorgung: Federleiste WAGO 2-polig, Artikelnummer 721-102/037-000. Die Federleiste ist im Lieferumfang enthalten! |
Inbetriebnahme
Verbinden Sie die Ethernet Schnittstelle des security master small size Z mit einem Cross Patchkabel (nicht im Lieferumfang enthalten) mit Ihrem PC oder Laptop. Falls Sie der security master direkt in Ihr Netzwerk einbinden, verwenden Sie selbstverständlich ein normales Patchkabel.
Der security master Z ist wie folgt vor eingestellt:
IP-Adresse 192.168.0.33
Netzmaske 255.255.255.0
Benutzername
peter
Kennwort peter
Beachten Sie, dass Ihr PC oder Laptop für den vor eingestellten IP-Bereich konfiguriert sein muss. Im Zweifel wenden Sie sich an Ihren Systemadministrator!
Der security master verfügt über umfangreiche Funktionen, die im Handbuch ausführlich beschrieben sind!
Lesen Sie das Handbuch:
https://pmv-gmbh.de/securitymaster/Dokumentationen/doku_0000.html
security master Datenports – Sensor Interface
Der security master small size Z versorgt alle angeschlossenen Sensoren mit der notwendigen Versorgungsspannung. Es dürfen maximal 20 Sensoren pro Datenport angeschlossen werden, also maximal 100 Sensoren.
Für die Planung und Erstinbetriebnahme wird unbedingt empfohlen nicht mehr als 60% von 100 Sensoren, also 60 Sensoren und Aktoren vorzusehen!
